CNC精密机械加工螺杆式压缩机工作原理

返回列表 浏览次数: 209 发布日期: 19.06.24

CNC精密机械加工中,螺杆压缩机的工作循环可分为吸气过程(包括吸气和封闭过程)、压缩过程和排气过程。随着转子旋转每对相互啮合的齿相继完成相同的工作循环,为简单起见,这里只对CNC精密机械加工其中的一对齿进行研究。

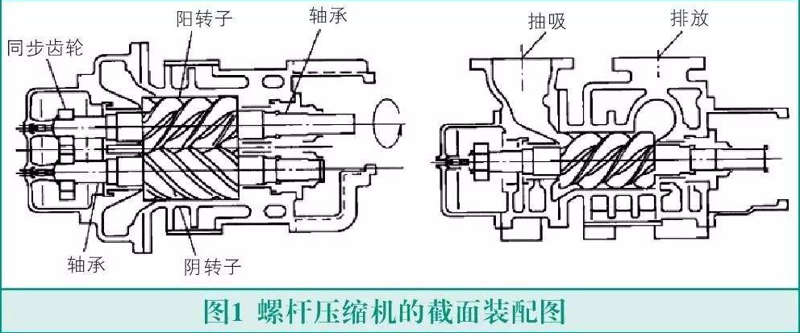

CNC精密机械加工



1、吸气过程

随着转子的运动,齿的一端逐渐脱离啮合而形成了齿间容积,这个齿间容积的扩大在其内部形成了一定的真空,而此时该齿间容积仅仅与吸气口连通,因此气体便在压差作用下流入其中。在随后的转子旋转过程中,阳转子的齿不断地从阴转子的齿槽中脱离出来,此时齿间容积也不断地扩大,并与吸气口保持连通。随着转子的旋转齿间容积达到了最大值,并在此位置齿间容积与吸气口断开,吸气过程结束。

CNC精密机械加工中,吸气过程结束的同时,阴阳转子的齿峰与机壳密封,齿槽内的气体被转子齿和机壳包围在一个封闭的空间中,即封闭过程。

2、压缩过程

随着转子的旋转,齿间容积由于转子齿的啮合而不断减少,被密封在齿间容积中的气体所占据的体积也随之减少,导致气体压力升高,从而实现气体的压缩过程。压缩过程可一直持续到齿间容积即将与排气口连通之前。

3、排气过程

齿间容积与排气口连通后即开始排气过程,随着齿间容积的不断缩小,具有内压缩终了压力的气体逐渐通过排气口被排出,这一过程一直持续到齿末端的型线完全啮合为止,此时齿间容积内的气体通过排气口被完全排出,封闭的齿间容积的体积将变为零。

从上述工作原理可以看出,CNC精密机械加工螺杆压缩机是通过一对转子在机壳内作回转运动来改变工作容积,使气体体积缩小、密度增加,从而提高气体的压力。
