关于数控精密机械配件加工后出现细小纹的处理办法。
数控加工工件

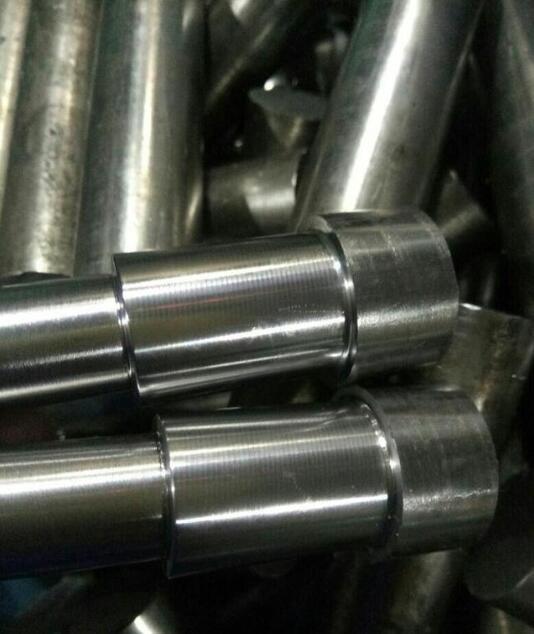

案列:排刀机精车杆径表面有条纹,转数二千,进给0.08也是这样,留余量0.30.60.8都试过,一样的。
初步分析原因:1、主轴轴承损坏,Z轴滚珠丝杠也有可能损坏 2、主轴夹头振动 3、粗车余量过大,产生椭圆或者跳动过大,余量不均造成的d0P
具体判断如下,需进行一一排除。
一、一般规则是:出现横纹。
二、图片上似乎看不出横纹,这样的纹路,应该从切削图形上找问题,不要抬杠,只要放大到足够大,都能看到横纹,不过那不重要。
三、进给0.08。我理解单边吃刀0.04,有点小。
四、照片看上去是间距比较大的螺旋纹路,我觉得这样的纹路是正常的,只是间距大了些。横向走刀量减小试试看,或者刀刃再宽点试试。不过刀刃再宽真会出横纹。
五、考虑是一次加工出来,还是二次进行的精加工的,一次加工的话,如果是机器问题应该整根都有这种纹,二次精加工出现的话,请查看一下会不会是因为圆角过大过小导致出现的这个问题呢。
六、查看Z轴丝杠支撑轴承,背帽是否松动,也可能主轴的可能性更大些。
以上是解决数控精密机械加工产品出现振纹的处理办法。
