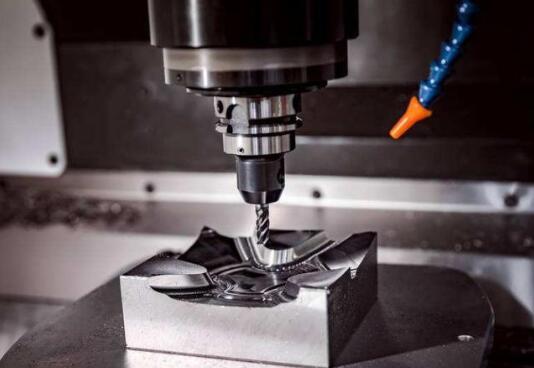

CNC精密机械加工技术在我国制造业中的广泛应用,让越来越多的精密机械加工从业者对此提高重视。但是由于数控机械加工技术的复杂性,需要操作人员提前做好学习。特别是数控零件加工工艺性分析,其涉及面较广,本文就来从数控精密机械加工的可能性和方便性两方面加以分析。
一、零件图样上尺寸数据的给出应符合编程方便的原则
1.零件图上尺寸标注方法应适应数控加工的特点
在数控加工零件图上,同一基准引注尺寸或者直接给出坐标尺寸,这种标注方法对于编程的方便性有很大帮助,同时,也有助于尺寸间的协调。特别是在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。
由于零件设计人员一般会在尺寸标注的过程中较多的考虑到装配等使用特性,不得不采用局部分散标注法,给工序安排与数控加工带来许多不便。由于数控加工精度和重复定位精度都很高,不会因产生较大的积累误差而破坏使用特性,因此可将局部的分散标注法改为同一基准引注尺寸或直接给出坐标尺寸的标注法。
2.构成零件轮廓的几何元素的条件应充分
在进行手工编程的时候,需要对基点或节点坐标进行计算。在自动编程的时候,要对构成零件轮廓的几何元素进行定义。因此在对零件图进行分析,要分析几何元素给定的条件是否充分。
例如,圆弧与圆弧在图样上相切,但根据图上给出的尺寸,在计算相切条件时,变成了相交或相离状态。由于构成零件几何元素条件不充分,让编程无法下手,这种情况需要与零件设计员协商。

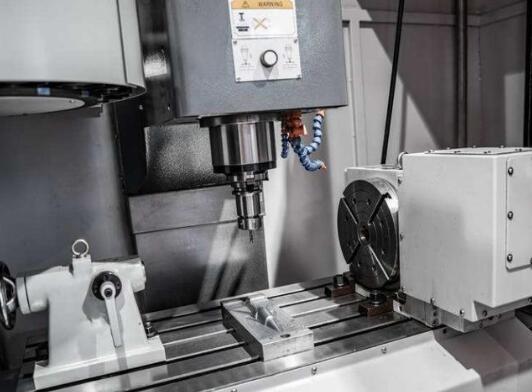

二、零件各加工部位的结构工艺性应符合数控加工的特点
1、零件的内腔和外形最好采用统一的几何类型和尺寸。这样可以减少刀具规格和换刀次数,使编程方便,生产效益提高。
2、内槽圆角的大小决定着刀具直径的大小,因而内槽圆角半径不应过小。零件工艺性的好坏与被加工轮廓的高低、转接圆弧半径的大小等有关。
3、零件铣削底平面时,槽底圆角半径不应过大。
4、最好采用统一的标准定位。在数控加工中,若没有统一基准定位,会因工件的重新安装而导致加工后的两个面上轮廓位置及尺寸不协调现象。
