零件加工机床基坑的布设

返回列表 浏览次数: 257 发布日期: 19.07.13

1、钢筋混凝土地基

大型零件加工机床由于其自身的重量问题,必须考虑其重力作用下的下沉问题。这就需要地基非常稳定,而X轴的大导轨又较长,是由几块导轨拼接而成的,旋转工作台也是分体的,不同于小机床的床身和工作台是一体的,比较好调整,这就需要地基的整体稳定性,对局部变形有严格的限制。在深圳CNC加工厂家,通常是做钢筋混凝土地基,这个厚度在2m以上。

2、地坑的布置

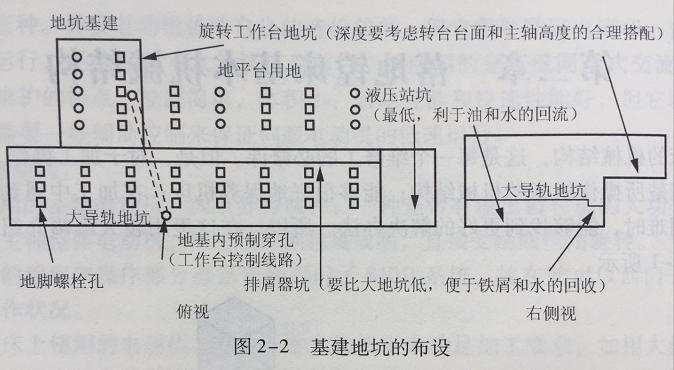

大机床的底部有大导轨、立柱底盘等结构,操作台基本都要在2m左右高的位置上,对操作极为不便,这就要将加工上不用的大导轨和底盘部位安置在地面以下,即地坑中。中型落地管的地坑会预留出液压站的位置,而大型落地镗的泵站较多,一般不会都放在地坑里。基建地坑的布设如图2-2所示。

零件加工

3、地基的下沉问题

深圳机加工专家指出,有些地方的地质状况不是很好,如果地基做不好,在生产中就要频繁地调整地坑大导轨的水平,因为在立柱的重压下会下沉,而且因为立柱在某一段距离停留时间长,造成各部分下沉量不同。深圳CNC加工厂家曾经历过一次,加工时立柱的垂直度一直在变化,有时候向东有时候向西偏,年保时检测大导轨的水平,显示中间部位下沉2.3mm,以这样的条件去加工产品,还有什么精度可言?
